前言
通过Flask搭建web/Echarts可视化大屏，并定时获取数据。
参考视频：here
参考效果：here
项目介绍
基于Python+Flask+Echarts的Epidemic监控系统，主要技术路线如下：
Python爬虫
Python操作MySql数据库
使用Flask构建web项目
基于Echarts的数据可视化展示
在Linux上部署web项目以及定时获取数据
nCov数据可视化大屏流程：
项目结构安排：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56├── app.py #Flask启动文件
├── chromedriver_win32 #chrome浏览器驱动
│ └── chromedriver.exe
├── db.py #数据库连接配置
├── log #存放爬虫日志
│ └── log_his
├── __pycache__
│ ├── app.cpython-36.pyc
│ ├── db.cpython-36.pyc
│ └── utils.cpython-36.pyc
├── requirements.txt #收集到的依赖包
├── sh #shell脚本用于快速启动爬虫
│ ├── start_by_gunicorn.sh
│ ├── up_det.sh
│ ├── up_his.sh
│ └── up_hot.sh
├── spider.py #爬虫文件
├── sqlfile #相应的数据库脚本文件
│ ├── 000-details.sql
│ ├── 001-history.sql
│ ├── 002-hotsearch.sql
│ ├── 003-word.sql
│ ├── cov.sql
│ └── getCityTop5.sql
├── static #静态资源
│ ├── css
│ │ └── main.css
│ │ └── word.css
│ ├── image
│ │ ├── bgg.png
│ │ ├── footer.png
│ │ ├── icon.jpg
│ │ └── header.png
│ └── js
│ ├── api
│ │ └── Tencent_api.js
│ ├── china.js
│ ├── controller.js
│ ├── ec_center.js
│ ├── echarts.min.js
│ ├── ec_left1.js
│ ├── ec_left2.js
│ ├── ec_right1.js
│ ├── ec_right2.js
│ ├── jquery.js
│ ├── word
│ │ ├── controller_w.js
│ │ ├── ecc_world.js
│ │ ├── ec_world.js
│ │ ├── vintage.js
│ │ └── world.js
│ └── worldcloud.js
├── templates
│ ├── word.html
│ └── index.html # 主页面
└── utils.py #工具脚本，获取MySQL数据
数据获取
数据获取可以从各地区卫健委获取，也可通过腾讯、百度、天行数据的免费接口或网易实时数据接口。
本文采用腾讯数据和百度的热搜数据进行存储
1
2self.url1 = "https://view.inews.qq.com/g2/getOnsInfo?name=disease_h5" #实时数据
self.url2 = "https://view.inews.qq.com/g2/getOnsInfo?name=disease_other" #历史数据1
self.url = "https://voice.baidu.com/act/virussearch/virussearch?from=osari_map&tab=0&infomore=1" #百度热搜数据页面1
2self.url3 = "https://api.inews.qq.com/newsqa/v1/automation/foreign/country/ranklist" #腾讯国外数据接口，实时。国家：182
self.url4 = "https://voice.baidu.com/newpneumonia/get?target=trend&isCaseIn=1&stage=publish" #百度国外数据接口，至前一日。国家：207思路：分别在spider.py中创建：Word_data、Tencent_Data 和 Badidu_Hot 类用于操作爬取数据，并将爬取到的数据预处理后存入MySQL数据库。
数据存储：创建details、history、hotsearch、word表，用于存储爬取到的数据
1
2
3
4
5
6
7
8
9
10
11
12
13create table details
(
id int auto_increment comment '主键自增长'
primary key,
update_time datetime null comment '更新时间',
province varchar(50) null comment '省份',
city varchar(50) null comment '城市',
confirm int null comment '累计确诊',
confirm_add int null comment '新增确诊',
heal int null comment '治愈',
dead int null comment '死亡'
)
comment '详细数据';1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17create table history
(
ds datetime not null comment '日期'
primary key,
confirm int null comment '累积确诊',
confirm_add int null comment '新增确诊',
suspect int null comment '疑似',
suspect_add int null comment '新增疑似',
heal int null comment '治愈',
heal_add int null comment '新增治愈',
dead int null comment '死亡',
dead_add int null comment '新增死亡',
importedCase int null comment '累计境外输入',
importedCase_add int null comment '新增境外输入'
)
comment '历史数据记录';1
2
3
4
5
6
7
8create table hotsearch
(
id int auto_increment,
dt datetime not null comment '时间',
content varchar(255) null comment '内容',
primary key (id, dt)
)
comment '百度热搜数据';1
2
3
4
5
6
7
8
9
10
11
12create table word
(
id int auto_increment
primary key,
name varchar(50) null,
update_time datetime null,
confirm_add int null comment '新增确诊',
confirm int null comment '累计确诊',
heal int null comment '治愈',
dead int null comment '死亡'
)
comment '世界数据';
Web程序开发:可视化展示
通过Flask、h5和Echarts进行可视化的开发，前端页面数据获取通过Ajax进行请求，并通过js给Echarts组件赋值展示。
主界面：index.html
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8">
<title>ncov</title>
<script src="../static/js/jquery.js"></script>
<script src="../static/js/echarts.min.js"></script>
<script src="../static/js/china.js"></script>
<script src="../static/js/worldcloud.js"></script>
<link href="../static/css/main.css" rel="stylesheet" />
</head>
<body>
<div id="gyroContain">
<div id="header">
<div id="data"><!--其他信息-->
<a href="#">CSDN</a>
|
<a href="#">世界Epidemic实时追踪</a>
<br>
数据来源 : 腾讯 & 百度
</div>
<div id="title">
<span>全国Epidemic实时跟踪</span>
</div>
<div id="time"></div>
</div>
<div id="footer"><!--页面低端--></div>
<div id="l1">我是左1</div>
<div id="l2">我是左2</div>
<div id="c1">
<div class="num" id="num1">
<h1></h1>
</div>
<div class="num" id="num2">
<h1></h1>
</div>
<div class="num" id="num3">
<h1></h1>
</div>
<div class="num" id="num4">
<h1></h1>
</div>
<div class="txt">
<h2>累积确诊</h2>
</div>
<div class="txt">
<h2>剩余疑似</h2>
</div>
<div class="txt">
<h2>累积治愈</h2>
</div>
<div class="txt">
<h2>累积死亡</h2>
</div>
</div>
<div id="c2">我是中2</div>
<div id="r1">我是右1</div>
<div id="r2">我是右2</div>
</div>
<script src="../static/js/ec_center.js"></script>
<script src="../static/js/ec_left1.js"></script>
<script src="../static/js/ec_left2.js"></script>
<script src="../static/js/ec_right1.js"></script>
<script src="../static/js/ec_right2.js"></script>
<script src="../static/js/controller.js"></script>
</body>

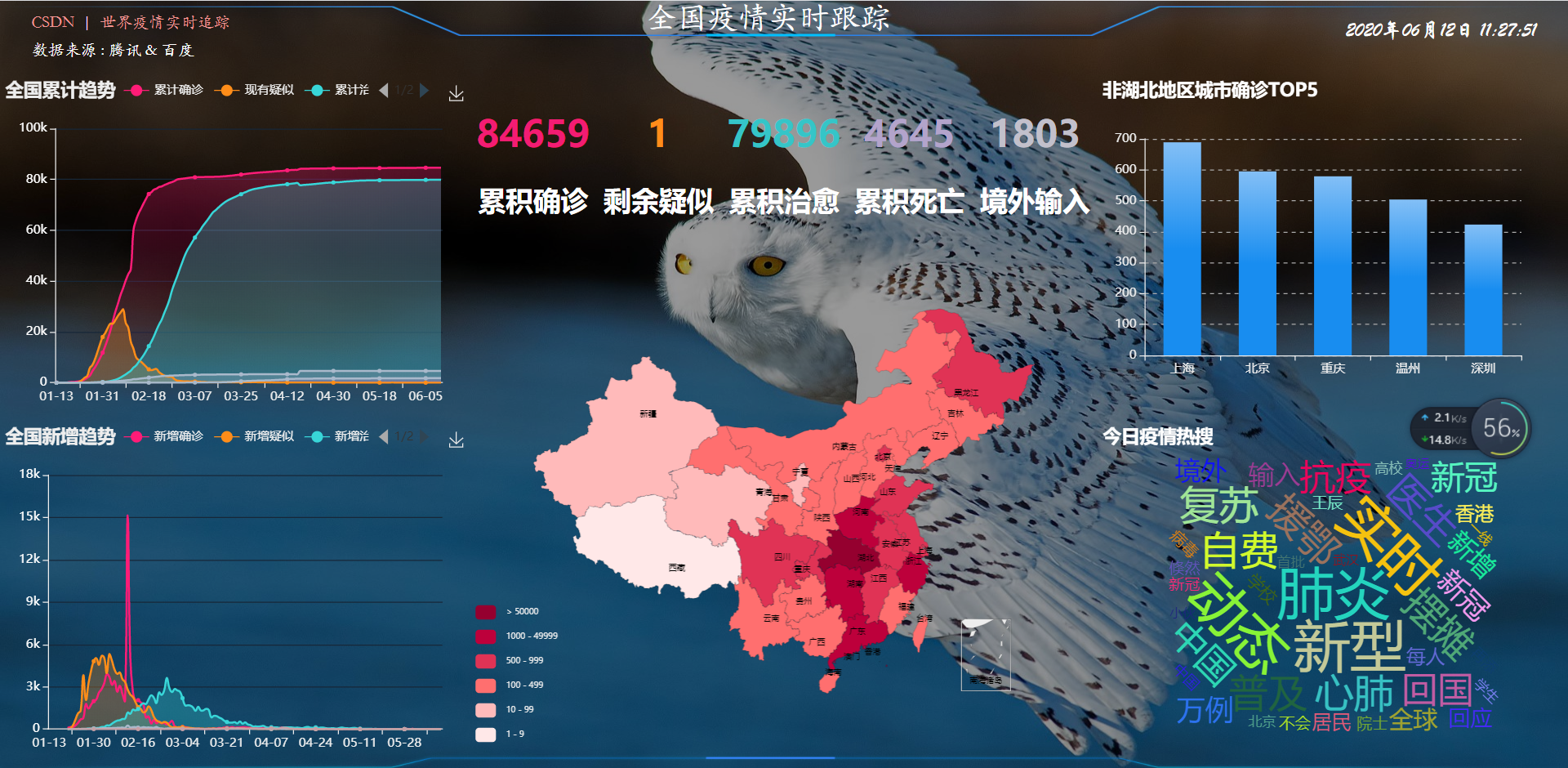

</html>效果展示：（若需要更好的界面，需通过css进行控制）
word.html
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>nCov—word</title>
<link rel="icon" href="../static/image/icon.jpg">
<link href="../static/css/word.css" rel="stylesheet"/>
<script src="../static/js/jquery.js"> </script>
<script src="../static/js/echarts.min.js"> </script>
<script src="../static/js/word/vintage.js"> </script>
<script src="../static/js/word/world.js"> </script>
<script src="../static/js/word/controller_w.js"> </script>
</head>
<body>
<div id="gyroContain">
<div id="area">
<a href="http://aiiyx.cn" target="_blank">博客</a>
|
<a href="/" target="_blank">中国Epidemic实时追踪</a>
<br>
数据来源：百度 & 腾讯
</div>
<div id="tit">
<span>世界Epidemic实时追踪</span>
</div>
<div id="tim"> 标题</div>
<div id="left"> left</div>
<div id="right"> right</div>
</div>
<script src="../static/js/word/ecc_world.js"> </script>
<script src="../static/js/word/ec_world.js"> </script>
</body>
</html>效果展示：
项目部署
项目部署需要一台Linux服务器，可选择Aliyun服务器或是使用Vmware 创建一台服务器均可。本文采用Vmware创建一台Ubuntu servers 18.4服务器。
1、安装Vmware的教程网上挺多的，自行百度。
2、安装Ubuntu servers 18.4推荐参考：Ubuntu 18.04 LTS Server服务器安装图文教程
3、安装conda、并创建虚拟环境推荐参考：
4、安装文件上载工具：
2
3安装命令：yum install lrzsz -y
使用命令：rz5、将项目上载至Ubuntu服务器
6、Ubuntu安装MySQL，并配置远程连接，创建项目所需数据库
开发者模式部署
开发者模式部署，是正式上线前的测试部署，可以调试项目是否正常。
1、安装项目依赖库
2、更改db.py中的数据库连接配置
3、运行spider.py进行一次爬虫获取数据
4、运行app.py运行项目
5、通过Windows浏览器访问web页面
生产模式部署
部署Flask应用时，通常使用WSGI的应用服务器搭配Nginx作为反向代理
常用的WSGI服务器：gunicorn、uwsgi
正向和反向代理：
安装nginx
静态服务器、动态服务、反向代理、负载均衡、缓存服务
apt安装：
1
sudo apt install nginx文件位置：
1
2
3
4/usr/sbin/nginx :主程序
/etc/nginx :配置文件
/usr/share/nginx :存放静态文件
/var/log/nginx :存放日志nginx命令：here
1
2
3
4
5service nginx start # 启动nginx
service nginx reload # 重新加载nginx配置文件
nginx -s reopen # 重启nginx
nginx -s stop # 停止nginx
nginx -v # 查看版本号配置可参考：here
cd /etc/nginx/ ,备份nginx.conf,修改nginx.conf
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15## 此处开始为配置反向代理
upstream mysvr {
server 127.0.0.1:5000; ## 服务器地址1
}
# error_page 404 /404.html
server {
# keepalive_requests 120;
listen 8080; ## nginx监听端口号
server_name 192.168.121.139; #cn.nCov.com; ## nginx监听服务器名称(本机ip或域名)
location / {
proxy_pass http://mysvr;
}
}
## 设置反向代理结束
注： 查看有关nginx的所有目录列表，输入命令
1
rpm -ql nginx可以查看有关nginx目录信息，但是注意 这种命令只能是在基于yun安装的方式才可以。
1、安装 Gunicorn: (python虚拟环境下)
1
pip install gunicorn2、启动 Gunicorn：
1
gunicorn -b 127.0.0.1:8080 -D app:app编写脚本执行
1
2
3
4#! /bin/bash
source /Anaconda/ls/envs/env_nCov/bin/activate env_nCov #env_nCov是conda创建的虚拟环境
cd /home/klein/workspace/nCOV/
gunicorn -b 127.0.0.1:5000 -D app:app-w: 表示进程（worker）
-b: 表示绑定ip地址和端口号（bind）
-D: 以守护进程的形式启动，后台启动例：gunicorn -w 2 -b 127.0.0.1:5000 运行文件名称:Flask程序实例名
查看后台进程：ps -ef | grep gunicorn
查询：首先执行如下命令获取Gunicorn进程树：
pstree -ap|grep gunicorn
关闭：首先执行如下命令获取Gunicorn进程树：
pstree -ap|grep gunicorn
之后输入如下指令关闭进程：
kill -9 pid
重启：输入如下指令重启进程：
kill -HUP pid
3、启动 Nginx在Windows下测试
定时获取数据
Ubuntu安装chrome：here
ubuntu三行命令安装chrome浏览器 : https://yq.aliyun.com/articles/58040
Ubuntu安装google Driver：https://blog.csdn.net/blueheart20/article/details/81566903
CENTOS7下使用SELENIUM进行网页自动化访问:http://aiiyx.cn/wz/1605/
编写虫子脚本：
- up_his.sh
1
2
3
4
5#!/bin/bash
source /Anaconda/ls/envs/env_nCov/bin/activate env_nCov #env_nCov是conda创建的虚拟环境
python3 /home/klein/workspace/nCOV/spider.py up_his >> /home/klein/workspace/nCOV/log/log_his- up_hot.sh
1
2
3
4#!/bin/bash
source /Anaconda/ls/envs/env_nCov/bin/activate env_nCov #env_nCov是conda创建的虚拟环境
python3 /home/klein/workspace/nCOV/spider.py up_hot >> /home/klein/workspace/nCOV/log/log_hot- up_det.sh
1
2
3
4#!/bin/bash
source /Anaconda/ls/envs/env_nCov/bin/activate env_nCov #env_nCov是conda创建的虚拟环境
python3 /home/klein/workspace/nCOV/spider.py up_det >> /home/klein/workspace/nCOV/log/log_det- up_word.sh
1
2
3
4
5#!/bin/bash
source /Anaconda/ls/envs/env_nCov/bin/activate env_nCov #env_nCov是conda创建的虚拟环境
python3 /home/klein/workspace/nCOV/spider.py up_word >> /home/klein/workspace/nCOV/log/log_word使用crontab定时虫子任务: https://blog.csdn.net/m0_38109046/article/details/87918111
输入：crontab -e
1
2
3
430 * * * * bash /home/klein/workspace/nCOV/sh/up_his.sh 2>&1 &
3 */2 * * * bash /home/klein/workspace/nCOV/sh/up_hot.sh 2>&1 &
*/5 * * * * bash /home/klein/workspace/nCOV/sh/up_det.sh 2>&1 &
* 1,5,9,13,17,21 * * * bash /home/klein/workspace/nCOV/sh/up_word.sh 2>&1 &
shell脚本激活conda虚拟环境
怎么用shell脚本激活conda虚拟环境？：
1 | |
从Linux服务器下载文件
- 下载文件
1
sz file - 上传文件
1 | |
